[c-alert type=”success”]原文地址：孤岛 – openwrt通过wireguard组网[/c-alert]

概念

网上找的图很好理解应该

wireguard原理就不多做解释了，我们只是人为的分客户端与服务端，因为国情在这，有时候两端不可都是可以互相访问的公网。这是理论上最好的访问模型，但实际上使用也就服务端访问这种模式。

2021年5月21日更新

公网环境

wireguard实际是支持ipv6的而我的环境是ipv4动态公网就不多做关于ipv6的介绍了，在2018年CN已经全面覆盖改造ipv6了，至少移动手机端与家庭宽带都支持ipv6了。

设备环境

• OpenWrt R21.2.1
• 公网IPv4
• 移动手机端

openwrt端配置

软件源 系统-软件包-发行版软件源

src/gz openwrt_core https://mirrors.cloud.tencent.com/lede/snapshots/targets/x86/64/packages
src/gz openwrt_base https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/base
src/gz openwrt_freifunk https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/freifunk
src/gz openwrt_helloworld https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/helloworld
src/gz openwrt_lienol https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/lienol
src/gz openwrt_luci https://mirrors.cloud.tencent.com/lede/releases/18.06.8/packages/x86_64/luci
src/gz openwrt_packages https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/packages
src/gz openwrt_routing https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/routing
src/gz openwrt_telephony https://mirrors.cloud.tencent.com/lede/snapshots/packages/x86_64/telephony

安装WG

opkg update
opkg install wireguard luci-app-wireguard luci-i18n-wireguard-zh-cn wireguard-tools

生成密钥

可以在终端下生成 也可以在各客户端下生成 privatekey=私钥 publickey=公钥

mkdir /etc/wireguard
cd /etc/wireguard
wg genkey | tee privatekey | wg pubkey > publickey

以下更直观：OpenWRT 配置 WireGuard 服务端及客户端连接配置 – 静谧时光 – silencetime

mkdir wg
# 创建目录存放公钥私钥
cd wg
# 进入文件夹
umask 077
# 配置创建密钥的权限
wg genpsk > sharekey
# 创建预共享密钥
cat sharekey
# 获取密钥复制保存

wg genkey | tee server_privatekey | wg pubkey > server_publickey
# 创建服务端公钥和私钥
cat server_privatekey
# 获取服务端私钥复制保存
cat server_publickey
# 获取服务端公钥复制保存


wg genkey | tee ios_privatekey | wg pubkey > ios_publickey
# 创建 IOS 客户端公钥和私钥
cat ios_privatekey
# 获取 IOS 客户端私钥复制保存
cat ios_publickey
# 获取 IOS 客户端公钥复制保存



配置接口 依次找到网络->接口->添加新接口，设置内容如下

• 新接口名称：WG1
• 新接口协议：Wireguard VPN

接口基本设置

• 私钥 程序生成
• 监听接口 100
• IP地址 就是接口的地址

Peers设置

• 公钥 就是 客户端的公钥 特别注意不是OPenwrt的对应的公钥
• 允许的 IP 设置VPN的路由
• 路由允许的 IP 勾选

防火墙设置

• 选择LAN

防火墙 – 区域设置

建立通信规则添加端口

网络->防火墙->通信规则->添加，打开的页面为防火墙 – 通信规则 – 未命名规则，在基本设置中只需修改如下几项，其他项默认即可

• 名称：自定义
• 协议：UDP
• 源区域：任意区域
• 目标区域： 设备
• 目标端口： 100 这个端口与上面设置端口一样

最后一步步骤最最最重要的步骤一定需要做的 重启接口 重启接口 重启接口

最后一步步骤最最最重要的步骤一定需要做的 重启接口 重启接口 重启接口

最后一步步骤最最最重要的步骤一定需要做的 重启接口 重启接口 重启接口

最后一步步骤最最最重要的步骤一定需要做的 重启接口 重启接口 重启接口

先点关闭再点连接

客户端

另一端就好弄了，直接可以导入配置文件下面是一个典型的例子

[Interface]
Address =
ListenPort =
PrivateKey =
DNS =

[Peer]
AllowedIPs =
Endpoint =
PublicKey =
PersistentKeepalive =  25

1.1 [Interface] 部分介绍

1. Address：设置虚拟网卡的内网地址（可选子网掩码），填写规则：
   • 可以填写任何符合规范（内网地址可选范围见链接 1,2）的内网地址，但要保证不与虚拟局域网内其它电脑的内网地址相同；
   • 可以写两行；（可选）可以写成自己的IPV6地址： Address = fd86:ea04:1115::1/64 。
2. ListenPort：设置 udp 监听端口，可选范围为 49152 到 65535 。
3. PrivateKey：填写本机的私钥，默认存储在本机的 /etc/wireguard/private.key 文本中。
4. PostUp：wg-quick up wg0 启动后执行的内核防火墙（ iptables ）规则，可以打通 VPN ，服务器端需此参数。
5. PostDown：wg-quick down wg0 执行删除启动时定义的内核防火墙（ iptables ）规则 ，服务器端需此参数。
6. DNS ，设置 DNS ，不正确设置客户端浏览器网页会无法访问外网地址。
7. SaveConfig：设为 true 之后，每次重启服务（stop service时）都会自动保存 config 。
8. MTU：一般不用改，1500没问题

1.2 [Peer] 部分介绍

1. PublicKey ：连接来节点的公钥，默认存储在其它电脑的 /etc/wireguard/public.key 文本中。
2. AllowedIPs：允许连接的内网 ip 地址。
   • 服务器与客户端应该在同一网段，如客户端的IP为 10.0.2.1/24 ，那么这里可以设置为 10.0.2.0/24 ；
   • 可以写多个，用逗号隔开。
   • 如果写为 0.0.0.0/0 表示允许任何节点连接。
3. Endpoint ：节点的外网 IP 及端口号，服务器端不需要填写。
4. PersistentKeepalive：用来保持连接检查的，每过25s会自动检查连通性，

虚拟网络的启动与关闭

启动虚拟网络执行 wg-quick up wg0

关闭虚拟网络执行 wg-quick down wg0



[c-alert type=”success”]补充：如果按照上面的操作，不可以访问局域网内的其他主机。建议增加这条试一下[/c-alert]

OpenWRT 配置 WireGuard 服务端及客户端配置教程 | 个人杂记 (flysch.cn)

1.2.3 防火墙
网络 – 防火墙 – 自定义防火墙 – 添加以下防火墙 – 重启防火墙

iptables -t nat -A POSTROUTING -s 192.168.100.0/24 -o br-lan -j MASQUERADE
# 注意此条防火墙网段 192.168.100.0/24 需和上文服务端 IP 网段保持一致。

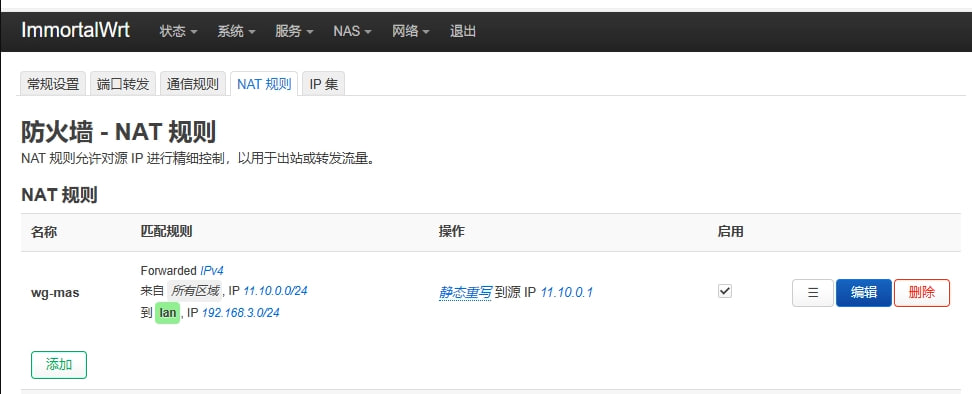

[c-alert type=”success”]或者新建SNAT规则[/c-alert]

OpenWRT+Wireguard打通异地局域网_路由器_什么值得买 (smzdm.com)

[c-alert type=”success”]又或者添加一条静态路由，感觉也是可行的。但是没测试[/c-alert]
